工藝流程

Process flow

工藝概述

Process introduction

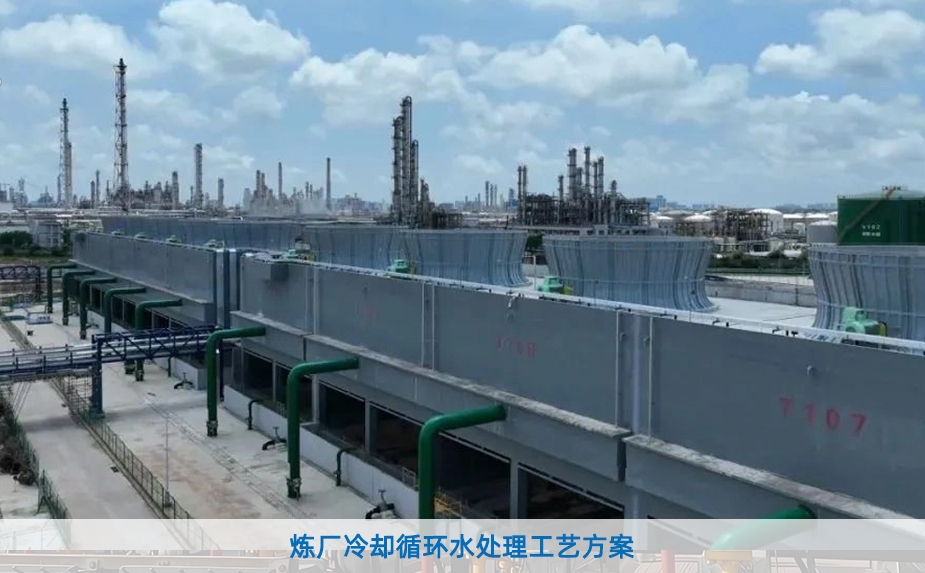

煉油廠冷卻循環水系統是保障生產裝置穩定運行的關鍵環節，其水質直接影響換熱效率、設備壽命及能耗水平。然而，循環水在運行過程中易受油類污染，主要源于工藝物料泄漏、設備腐蝕及微生物滋生等。油類污染物（包括浮油、分散油和乳化油）不僅降低換熱效率，還可能形成生物粘泥，加劇腐蝕，導致非計劃停機。傳統過濾技術存在反洗頻次高、效率低等問題，難以應對高濃度油污沖擊。

壓力式聚結除油器通過物理分離方式，無需化學藥劑，即可實現油類深度去除，契合綠色循環經濟理念。

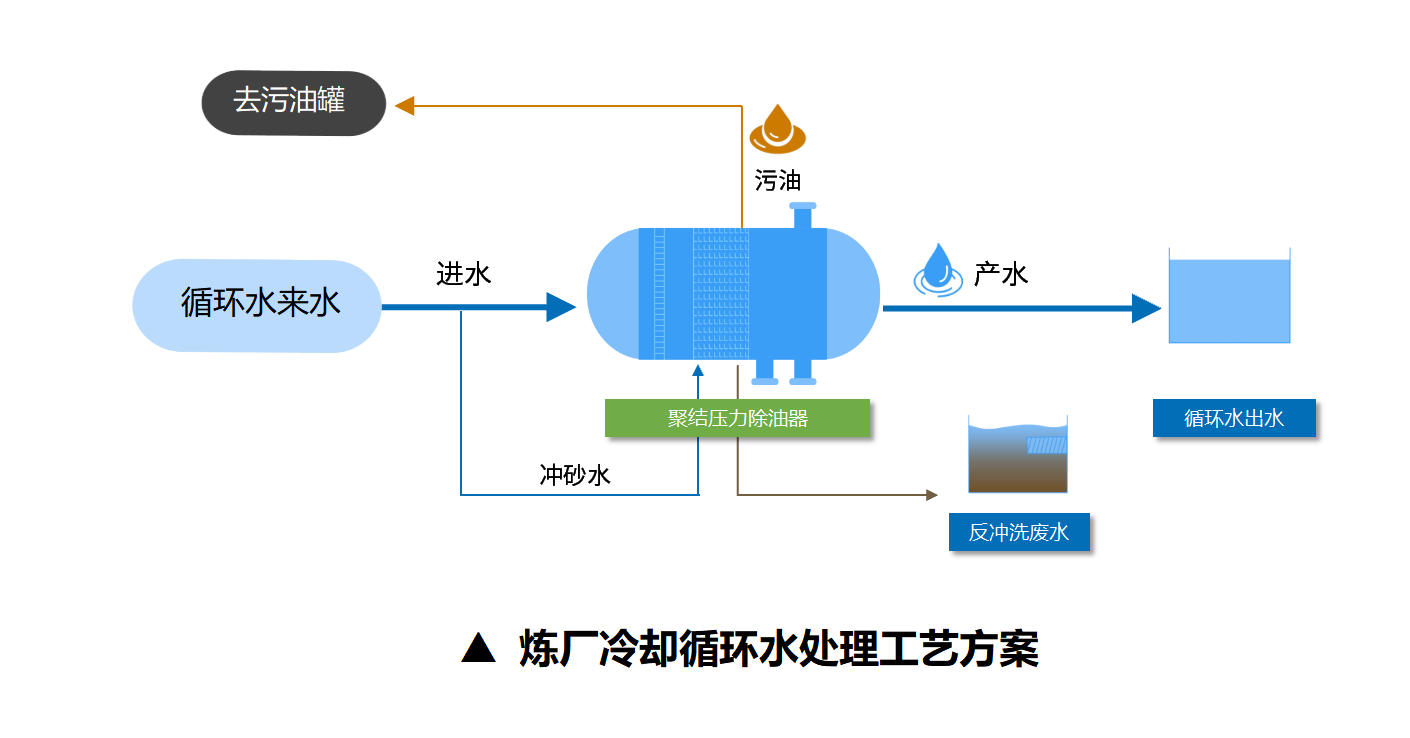

針對煉廠循環水特點，壓力式聚結除油系統采用四級處理單元，實現全程密閉自動化運行：

進水預處理：循環水帶壓進入除油器。入口旋流裝置初步分離>50%的分散油。

聚結分離：水流經高效填料層，油滴聚并后浮升至集油包。填料區設計流速≤10 m/h，確保充分接觸時間。

污油回收：集油包內污油（含水率≤10%）通過界面儀控制自動排放至收集罐，經提升泵外送處理。

反沖洗機制：每月啟動一次反洗，采用系統自身循環水，無需外部水源，反洗污水自壓排入排污系統。

系統集成PLC控制，實時監控壓力、流量、油水界面等參數，異常狀態自動報警。

工藝優勢

Process characteristics

聚結壓力除油器是一種集成旋流離心、粗粒化聚結與淺池分離的高效設備，其核心技術基于斯托克斯定律和流體動力學優化：

粗?；?yīng)：采用專利填料（比表面積≥350 m2/m3），通過表面能差異促使微米級油滴碰撞聚并，粒徑從<30 μm增至毫米級，加速浮升分離。

淺池分離原理：優化流道設計，延長油滴停留時間，在重力作用下實現油水快速分層。

CFD流場優化：通過計算流體動力學模擬，消除短路流、渦流，確保層流狀態，分離效率提升20%以上。

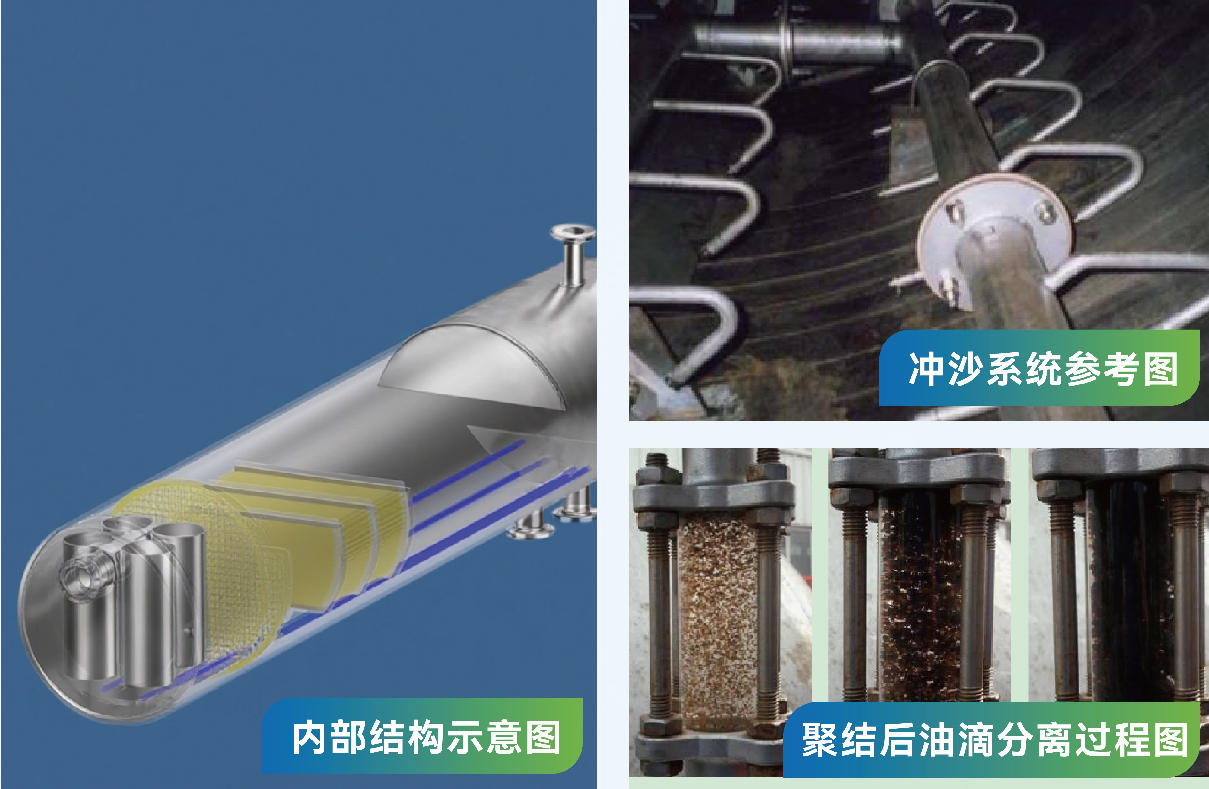

設備結構包括入口旋流裝置、聚結填料區、集油包及反沖系統。入口旋流單元通過離心力預分離大顆粒油滴，減輕下游負荷；聚結填料采用316L不銹鋼材質，抗腐蝕且壽命長達5年以上；集油包配備界面儀，實現污油自動排放。這種設計使設備在進口油濃度≤2000 mg/L時，出水油濃度可穩定降至≤100 mg/L，去除率超95%。

技術對比

Technical comparison

相比傳統石英砂過濾器或氣浮工藝，壓力式聚結除油器具備顯著優勢：

高效節能：?jiǎn)闻_(tái)處理量可達500 m3/h，同時動設備、配套設施少，較傳統技術節電30%。

占地緊湊：模塊化撬裝設計，適用于場地受限的煉廠。

長周期運行：填料壽命>5年，反洗周期延長至30天，維護成本降低。

全自動化：通過DCS/PLC系統實現一鍵啟停，無需人工干預，減少操作風險。

創新點在于融合旋流預分離與聚結放大技術，攻克了乳化油處理難題。設備內部采用“雙向流”設計，油滴去除率對粒徑分布不敏感，即使對<10 μm的乳化油仍具90%以上去除效果。

工藝指標

Process index

應用案例

Application case

▲（烏茲別克斯坦某煉油廠循環水處理系統 處理量17000m³/d）
