傳統處理模式的現狀與挑戰

在常規油田作業中，采出液處理通常采用集中式處理模式：各單井產生的高含水混合液經長距離輸送至聯合站，進行油水分離處理。分離后的原油外輸，采出水則進入水處理站凈化，達標后再輸送至各注水站點回注地層。該模式主要適用于中、低含水期采出液的處理需求。

隨著油田開發進入高含水及特高含水階段，傳統集中處理模式的局限性日益凸顯。一方面，采出液量增大、含水率攀升，大量電能消耗于采出水的無效輸送環節，嚴重影響油田開發整體效益。另一方面，現有聯合站處理能力趨于飽和，部分站點雖可通過擴建提升產能，但投資成本高昂；另有部分站點受城區擴張影響，已無擴展空間。聯合站處理能力不足已成為制約油田效益提升的關鍵因素，需建立適應高含水期特征的新型處理體系。

前置分水技術發展現狀

當前主流解決方案是在集輸站庫或更前端的井口、計量站等環節增設預分水裝置，提前分離大部分含水，以減輕后端處理負荷。現有預分水技術多采用重力沉降、旋流分離、氣浮分離、熱化學處理等單一或組合工藝，代表性技術包括仰角式分離、串聯水力旋流、高效三相分離及低溫破乳等技術。然而，柱狀旋流與水力旋流技術的系統化整合研究尚顯不足，一體化裝置間的參數協同設計方法也有待完善。

科力邇創新短流程工藝

科力邇公司以專利的CDFU旋流容器氣浮除油器為核心，輔以不同精度的過濾器，設計出了兩套井口采出液短流程處理回注工藝，器工藝流程圖如下圖所示，

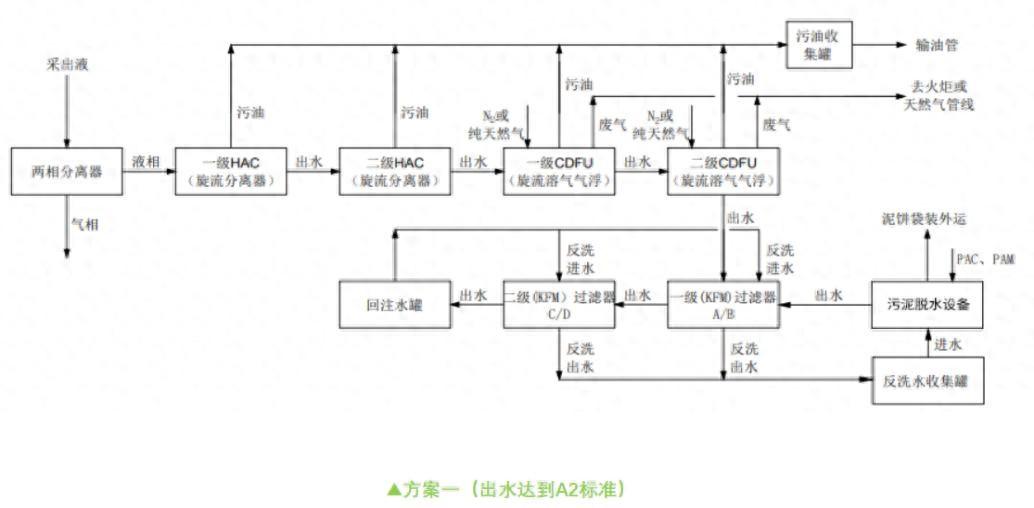

方案一：采出液經兩相分離器初步處理后，水相依次通過兩級HAC裝置與兩級CDFU單元完成除油及懸浮物脫除。分離出的污油進入收集罐，廢氣導入火炬系統或氣管網。凈化出水經兩級活性濾料過濾器深度處理后達標存入回注水罐，反沖洗用水來自回注水罐，產生的污泥經脫水后外運。

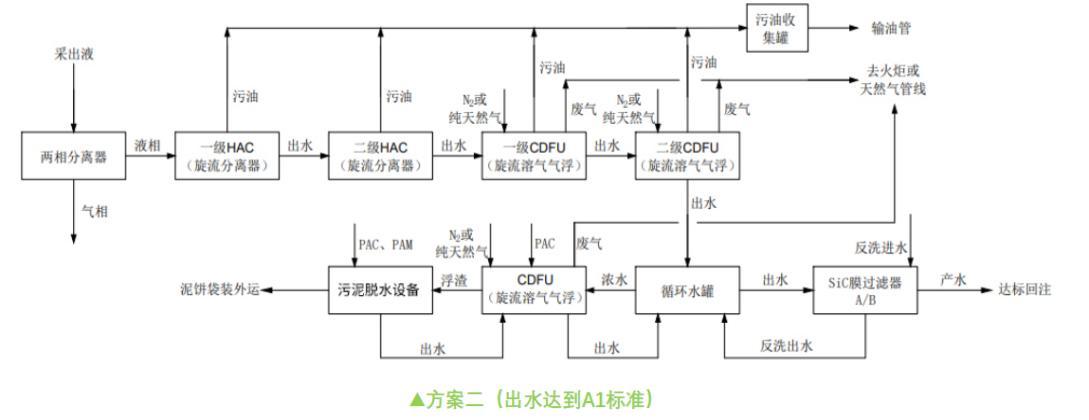

方案二：采出液預處理后，水相通過兩級HAC與CDFU系統進行凈化，污油與廢氣按前述方式處置。出水進入循環水罐，濃水返回CDFU處理，浮渣經脫水后外運。循環水罐出水經SIC膜過濾器精濾達標后回注。

方案二工藝流程圖

以上兩套采出水處理工藝相較于常規工藝具有以下特點：

• 流程短，效率高，抗沖擊性強，出水穩定達到水質要求；

• 無藥劑，純物理破乳分離技術，無老化油，無二次污染，環保效益好；

• 采用兩級旋流分離器+兩級旋流溶氣氣浮做前處理，抗沖擊性強，保證了后續工藝穩定可靠運行；先進過濾技術，過濾精度高，效果好，抗沖擊性強，濾料壽命長，確保水質穩定達標；

• 撬裝化，占地面積小，適合對空間要求高如海上平臺等場合；

• 全自動化、信息化運行，可遠程監控，少人工，運維便捷且成本低。

      應用實效驗證

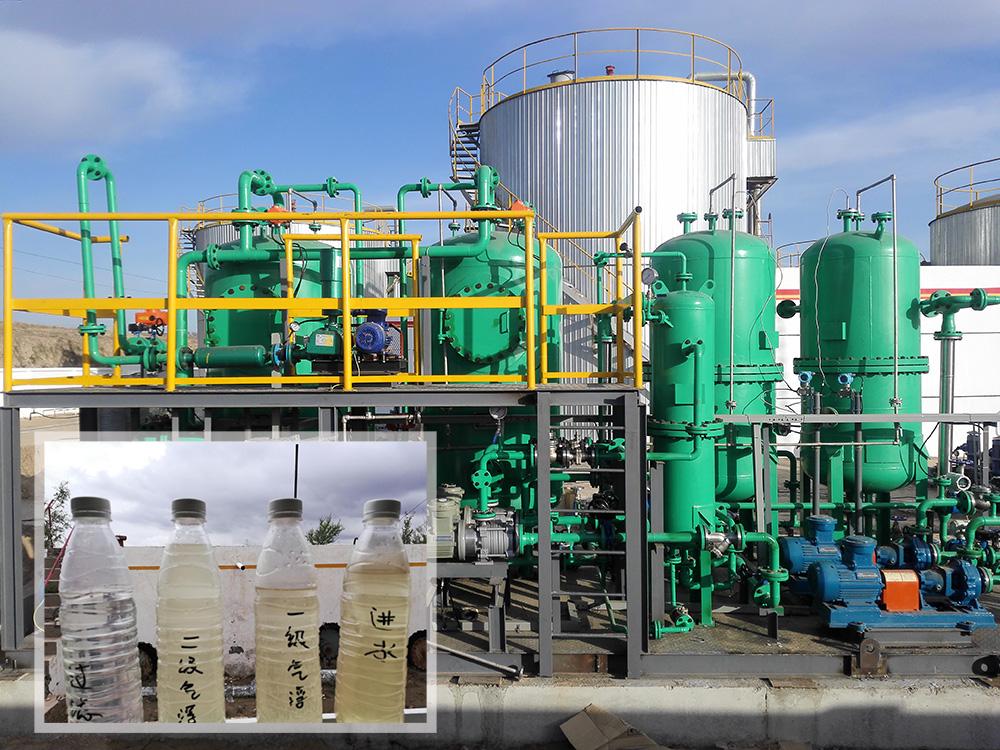

中石油某聯合站回注水處理撬如圖所示，該套工藝A1級出水含油量≤5mg/L，懸浮物含量≤1mg/L，A2級出水含油量≤6mg/L，懸浮物含量≤2mg/L。

中石油某聯合站回注水處理撬
