1、高效臭氧投加

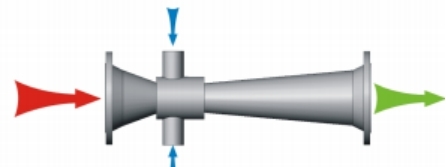

科力邇科技高效射流器

高效射流器由噴嘴、吸入腔、混合腔、擴散管組成，通過臭氧投加泵提升后的帶壓廢水從射流器入口進入到噴射腔內形成高速噴射水流。高速水流產生壓降使得臭氧發生器產生的高濃度臭氧從吸入口吸入，并進入到廢水中。由此形成的臭氧-廢水混合液通過擴散段到達射流器出口，流速減慢，壓力回升后，形成強力剪切，將臭氧粉碎成微納米氣泡，打入CDOF反應器內，射流器與反應器之間通過管道連接，三者形成密閉系統，臭氧氣體直接吸入污水中反應，無氣相泄露風險，無需額外電氣設備（無電氣安全風險），臭氧利用率可高達95%，不僅能提高臭氧高級催化氧化處理效果，還能節省前端制氧及臭氧發生系統運行成本。

2、臭氧高級催化氧化主反應器

主反應器形式為圓柱型壓力容器，采用全316L材質，設計壓力0.6MPa。通過高效射流器進入的含臭氧廢水通過特殊設計旋流導流板和催化劑層，旋流導流板有效加強氣液固三相接觸反應效率，使臭氧微納米氣泡與催化接觸效率提升30%以上，并促進懸浮物分離，分離效率提高約50%。獨創的催化劑以比常規臭氧催化劑高2~5倍的催化效率促進臭氧生成羥基自由基（·OH）并降解水中COD。

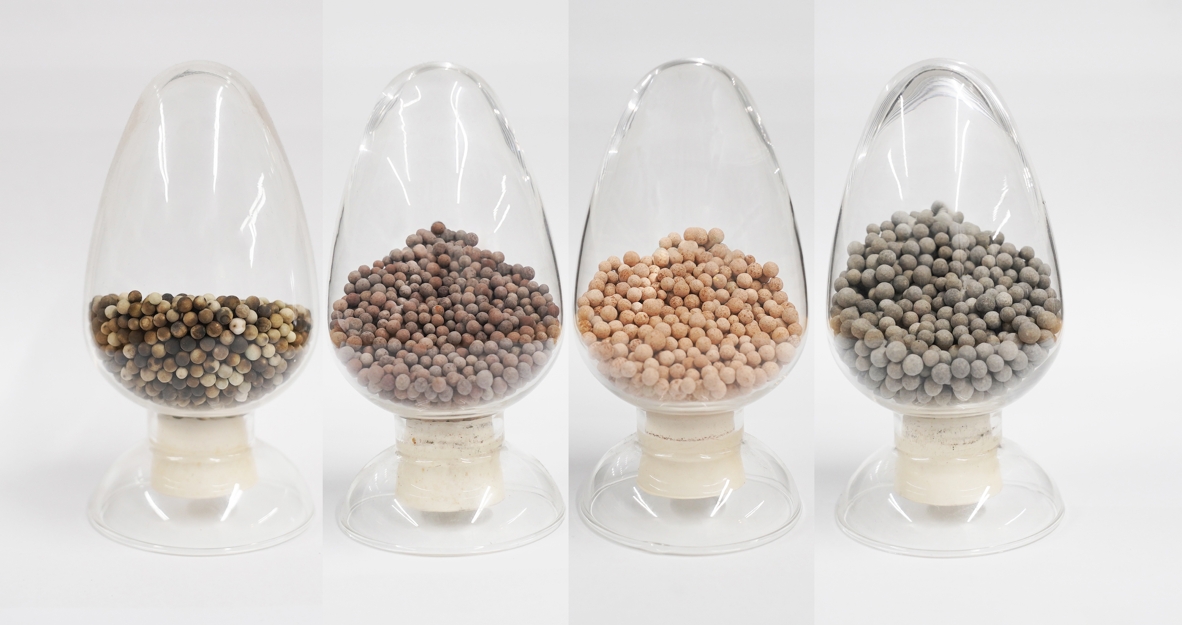

3、臭氧催化氧化非均相催化劑

催化劑采用以多種過渡金屬氧化物及貴金屬作為活性組分，特殊載體結構，由多種復雜工藝制取的高效非均相臭氧催化劑，經由改性后的臭氧催化劑具有超高親水性，在與臭氧微氣和水的作用下具有高流動性，膨脹率30%~50%，不易板結，運行穩定等特點，經過催化劑床層后，臭氧利用率可高達99%。

4、臭氧高級催化氧化次反應器

臭氧高級催化氧化主反應器與次反應器之間通過管道連接，管道設置有特殊設計的文丘里結構，使臭氧產生空化氣泡，進一步氧化污染物，同時使溶解臭氧氣體析出，內部設置有催化劑層，能夠促進剩余臭氧持續產生羥基自由基（·OH），降解剩余COD。頂部設計有氣體分離區，反應剩余極少量臭氧分離后通過排氣口進入專用臭氧尾氣破壞系統分解，處理后臭氧尾氣濃度低至0.1ppm，可直接排入大氣中。

5、優勢總結

特殊設計的一體化臭氧高級催化氧化水處理裝置（CDOF），具有“高效臭氧投加+密閉帶壓系統+旋流分離技術+創新臭氧催化”四大核心優勢，并將多種專利技術有效結合，實現了難降解有機廢水的高效處理。

特點：

• 臭氧利用率高，臭氧消耗量相較傳統臭氧催化氧化降低70%；

• 創新催化劑層，催化劑壽命延長至3~5年，不板結，反洗周期長，減少運維成本；

• 旋流技術結合，傳質效率高，反應效率提升3~5倍，停留時間短，一體化設備，占地面積??；

• 密閉系統運行，無安全隱患。
