經常減壓蒸餾裝置提取輕質餾分后，原油的重質餾分一般需要進行催化裂化、催化裂解、延遲焦化等二次加工。鑒于多數重質油不能滿足催化裂化對原料油品質的高要求(殘?zhí)坎淮笥?0%,金屬質量分?jǐn)?shù)不大于32μg/g等),眾多煉油企業選擇對原料油品質要求低的延遲焦化來處理貧氫劣質重油(減壓渣油、裂化渣油、瀝青等)。

延遲焦化通常在短時間將原料油加熱至焦化溫度(約763K),將油品送入焦炭塔后發生裂化和縮合反應,轉化為粗汽油、柴油等輕質油品以及焦炭。然而,重質油延遲焦化過程中會產生大量污水，主要有含油污水(冷切焦水)高含油污水(吹氣冷凝水)含硫污水等。其中,含硫污水需要經過汽提裝置脫氨氮、回收硫化氫后用于電脫鹽注水或經污水處理達標后排放。

由于劣質重質油含有天然表面活性劑(瀝青質、膠質、石油酸等)、采油助劑(烷基苯磺酸、脂肪醇聚氧乙烯醚等)、電脫鹽破乳劑、緩蝕劑等多種類表面活性劑導致含硫污水與輕油形成乳化液且難以分層，含硫污水中含有大量焦粉和輕油，不僅造成油品損失,而且對下游裝置的加工過程造成很大困難，例如:

①破壞汽提塔氣液平衡,表面活性物質在汽提塔內與水汽接觸,極易產生大量泡沫，影響氣液相傳質、增加蒸汽消耗、造成操作波動,降低汽提塔的處理能力;

②堵塞塔盤與再沸器,污水中的含油膠團易在塔盤和再沸器等關鍵部位積聚導致堵塞,影響傳質效率、引發局部過熱，降低設備性能和壽命;

③污染副產品,汽提過程中,含硫污水會產生黑硫磺,影響液氨產品質量。因此,對含硫污水進行除油、除焦粉處理具有重要意義。

針對含硫污水除油、除焦粉的技術主要有機械過濾法、重力沉降法、藥劑破乳法、旋流法等。然而,單一除油、除焦粉技術的處理效果相對有限,國內外許多研究機構將多種單一技術進行耦合與集成，開發處理能力強、分離效率高、易于維護的含硫污水處理新技術。

在此背景下,科力邇的旋流氣浮一體化技術應運而生，采用旋流氣浮一體化技術與其他技術組合工藝不僅可以完全去除焦粉，而且可以使含硫污水各項指標達標。目前，該技術已經在中國石化某煉油廠進行了工業應用。

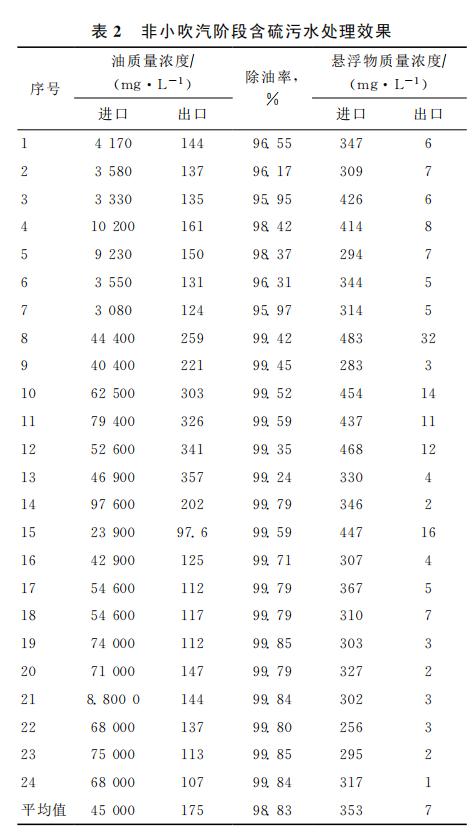

鑒于小吹汽階段產生的含硫污水處理難度較大，為檢驗“CDFU＋聚結除油”組合技術除油、除懸浮物的效果，對生焦周期中非小吹汽階段和小吹汽階段產生的含硫污水分別進行處理。非小吹汽階段產生含硫污水的處理效果如表２所示。

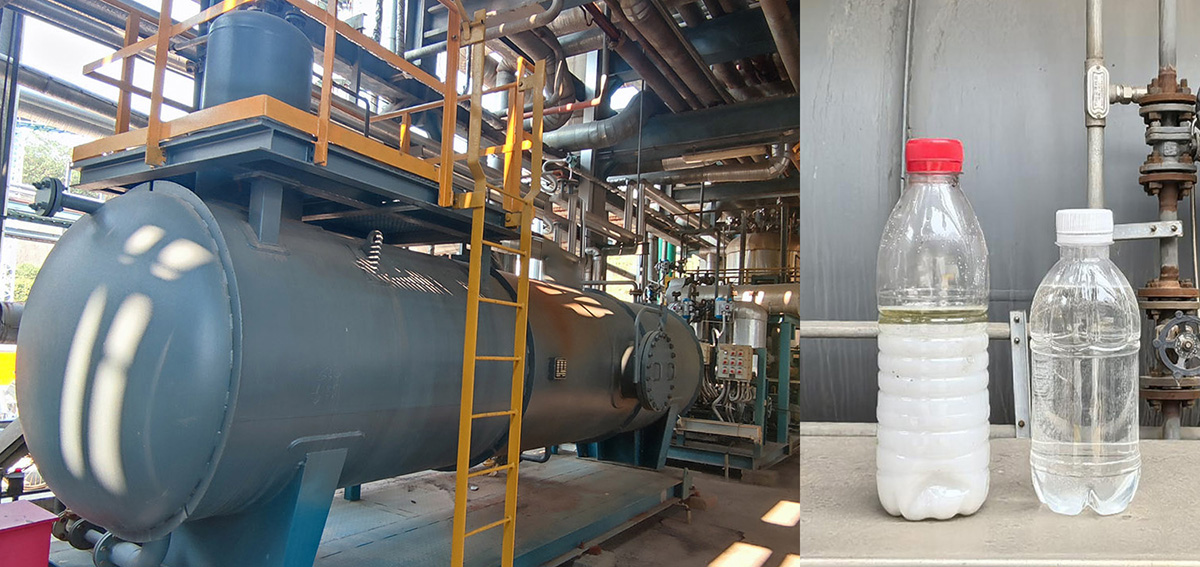

由表2可知，非小吹汽階段含硫污水中的油平均質量濃度為45000ｍｇ/Ｌ，經過“CDFU＋聚結除油”組合工藝處理后，污水中的油平均質量濃度降為175.11ｍｇ/Ｌ。因此可知，該組合工藝對非小吹汽階段含硫污水的除油效果顯著，平均除油率為98.33％。同時，在裝置進口懸浮物平均質量濃度為353ｍｇ/Ｌ的條件下，出口污水懸浮物平均質量濃度為7ｍｇ/Ｌ，水質澄清透亮，表明該組合工藝的焦粉去除效果優異。

經濟效益分析：

該工藝成套除油設備的含硫污水處理量為15ｍ3/ｈ，運行過程僅使用少量電氣。若該設備運行時間按8400ｈ/ａ計，則運行費用約為11.567萬元；按照非小吹汽階段計算輕質油的回收量為564.8ｔ/ａ，輕質油價格按7000元/ｔ計，則每年節約輕質油產生的效益至少為564.8×7000＝395.36萬元。

結論：

以“旋流溶氣氣浮＋聚結除油”為核心的焦化含硫污水處理組合工藝具有占地面積小、運行成本低的優點，為煉油廠含油污水的資源化處理提供了具有實際經濟效益的工業化技術參考。
