鑒于現有焦化含硫污水的除油除焦粉技術處理效果不理想，易導致下游汽提裝置發生結焦堵塞的問題，科力邇科技提出了一種新型的無藥劑焦化含硫污水預處理工藝。該工藝以“旋流溶氣氣浮+聚結除油”技術為核心，其通過粗過濾與精過濾除去油中焦粉，然后通過聚結除油器和旋流溶氣氣浮一體化設備回收高品質輕質油，輔以過濾去除焦粉。

CDFU裝置原理

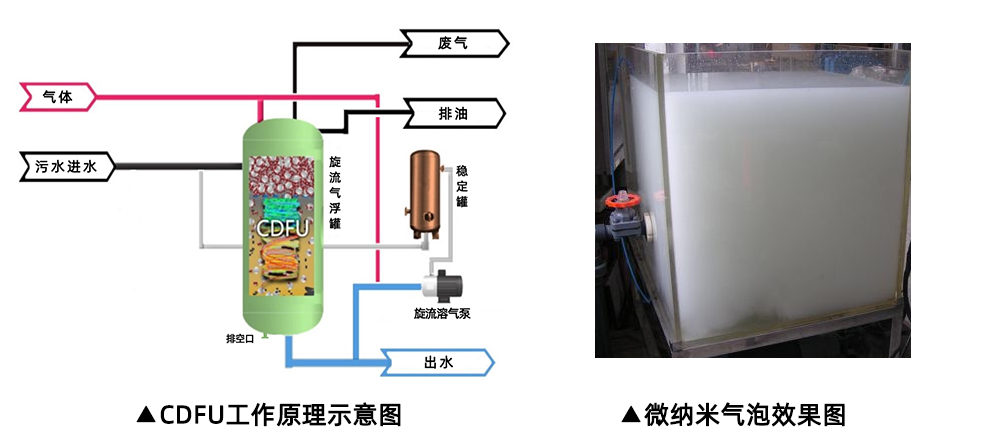

CDFU裝置流程如圖所示。該裝置主要由氣懸浮罐、溶氣泵、穩定罐及相應控制儀表組成。旋流溶氣氣浮原理在于：首先在待處理污水中通入大量高度分散的微納米氣泡，微納米氣泡作為載體與懸浮在水中的顆粒（油滴）或絮狀物黏附，形成整體密度小于水的懸浮體，并依靠浮力作用上浮到污水表面形成浮油，從而完成水中固體與固體、固體與液體、液體與液體的分離。

聚結除油器裝置原理

聚結除油器主要由穩流板、改性聚結纖維填料、集油包及相應控制儀表組成，其結構示意見圖。含硫污水在聚結除油器入口的旋流離心作用下會產生一定的聚結作用，經穩流板整流后內部流態快速穩定，同時分離出部分污油進入集油包；在改性聚結纖維填料區域，乳化油被特殊改性材料捕捉并聚結成大油滴，然后在流體的曳力作用下脫落，進入第二集油包回收。

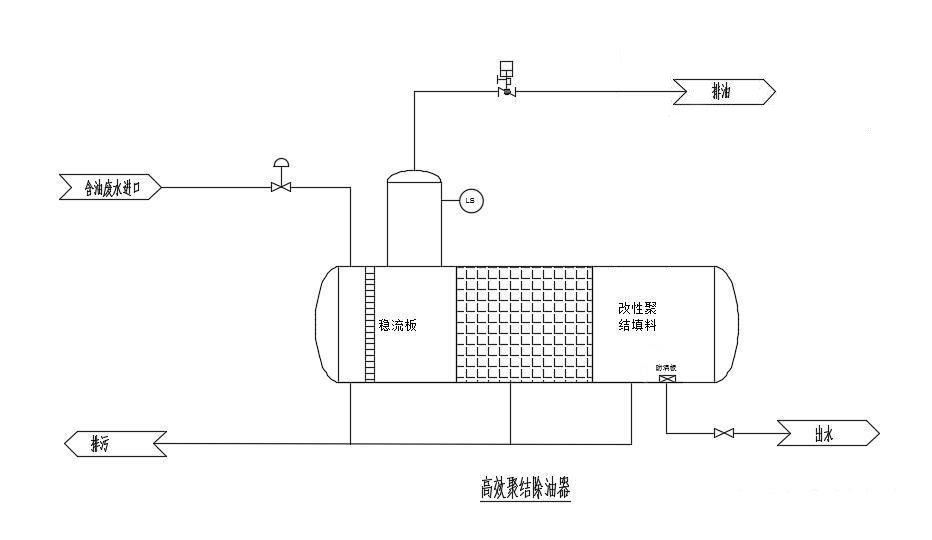

圖.聚結除油器結構原理圖

（１）對 非 小 吹 汽 階 段 焦 化 含 硫 污 水，采 用 以“ＣＤＦＵ＋聚結除油”為核心的組合工藝進行處理，在進口平均油質量分?jǐn)?shù)為4500ｍｇ/Ｌ 的情況下，出口水平均油質量濃度為175ｍｇ/Ｌ，平均除油率為98.83％；在裝置進口懸浮物平均質量濃度 為353ｍｇ/Ｌ的條件下，出口污水澄清透亮，懸浮物平均質量濃度為7ｍｇ/Ｌ，說明該工藝對焦粉具有優異的去除效果。

（２）對小吹汽階段焦化含硫污水，采用以“ＣＤＦＵ＋聚結除油”為核心的組合工藝進行處理，在進口污水中油平均質量濃度為197000ｍｇ/Ｌ 的情況下，出口污水中油平均質量濃度為285ｍｇ/Ｌ，平均除油率為99.85％；在裝置進口污水中懸浮物平均質量濃度為651ｍｇ/Ｌ的條件下，出口污水中懸浮物平均質量濃度為7ｍｇ/Ｌ，說明該工藝具有良好的抗波動性能。

（３）以“旋流溶氣氣?。劢Y(jié)除油”為核心的焦化含硫污水處理組合工藝具有占地面積小、運行成本低的優點，為煉油廠含油污水的資源化處理提供了具有實際經濟效益的工業化技術參考。

相關石化企業實踐項目案例結果表明：在延遲焦化非小吹汽階段，該組合工藝的平均除油效率達到98.83%，在入口懸浮物平均質量濃度為353mg/L的條件下，出口懸浮物平均質量濃度為7mg/L；在延遲焦化小吹汽階段，除油效率和懸浮物去除率均有不同程度提高。

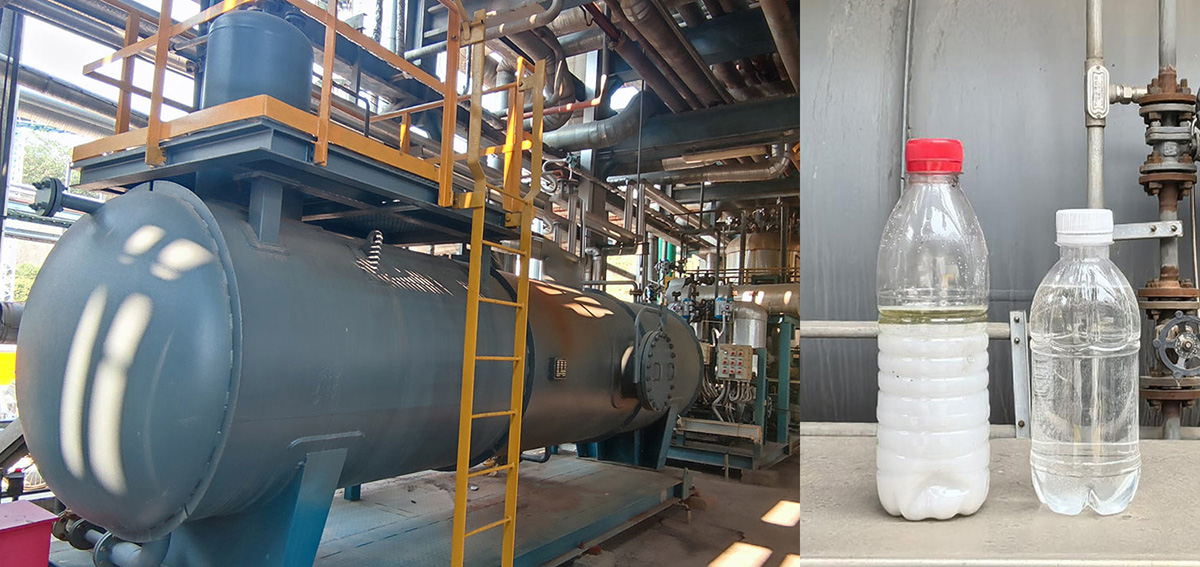

圖.某石化企業高乳化酸性廢水處理項目

這說明，該組合工藝對延遲焦化含硫污水的除油和除焦粉效果優異，可為類似污水資源化處理提供有益借鑒。
