CDOF工藝與傳統方法比較分析
2025-12-19 10:20:02
- 簡要說明 ：
- 文件版本 ：
- 文件類型 ：
1、傳統池體式臭氧催化氧化
（1）臭氧催化氧化：臭氧憑借其強氧化性（氧化電位E0=2.07V），能夠有效分解水體中的有機與無機污染物。隨著臭氧發生及其催化氧化技術的持續進步，該工藝近年已在廢水處理領域獲得廣泛應用。

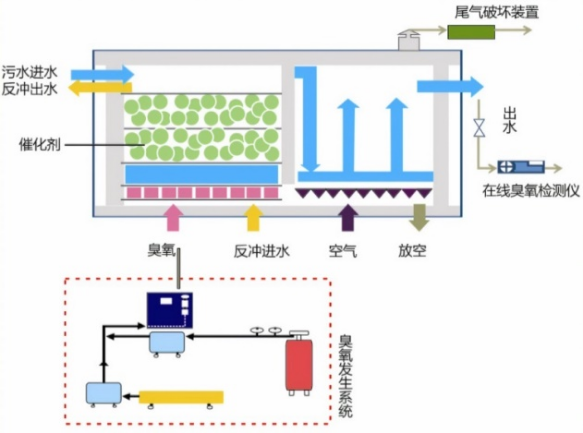

（2）結構形式：傳統的池體式臭氧催化氧化系統通常包含臭氧接觸氧化池與中間池。臭氧接觸氧化池自上而下（或自下而上）依次設有污水入口與臭氧逸散區、反沖洗水出口、非均相固定催化劑床層、承托層、曝氣裝置，以及底部的臭氧進氣口與反沖洗水進口。中間池則主要包括頂部的尾氣破壞裝置、臭氧逸散區、污水吹脫區域，以及底部的曝氣裝置、空氣進口與放空口。
（3）工藝描述：廢水流入臭氧接觸氧化池，同時由臭氧發生系統產生的臭氧氣體經曝氣裝置形成微氣泡進入承托層，隨后與催化劑接觸。在上升過程中，微氣泡不斷聚并、尺寸增大，最終浮至液面逸散。初始微氣泡粒徑通常低于50微米，但當其抵達催化劑層時，直徑已增長至約3毫米。過大的氣泡尺寸導致僅少數臭氧分子能滲透至催化劑內表面產生活性羥基自由基（·OH）。這一方面造成臭氧利用效率不高，另一方面也顯著延長了廢水在氧化池內的必需停留時間，通常超過90分鐘。處理后廢水繼而流入中間池，通過曝入空氣進行吹脫，以去除殘余臭氧，之后進入后續工序。
為防止催化劑污堵與結垢，需依據池體運行狀況、水質監測結果及歷史經驗等綜合判定反沖洗的頻率與時長。隨著運行時間累積，反沖洗往往愈發頻繁，所需時間也逐漸增加。
（4）技術特點：
- 臭氧氣泡粒徑較大（通常大于在1~3mm），臭氧利用率低，容易上浮至液體表面逸散，因此臭氧消耗量大，運行成本高。其次大氣泡與催化劑接觸不充分，·OH轉化效率低。
- 臭氧大量消耗，尾氣破壞器處理不及時，容易泄露，對廠區設備和人員安全造成威脅。
- 固定床催化，催化劑床層易板結，掉粉易堵塞曝氣盤，反洗或酸洗效果不佳，一方面無法長時間確保處理效果穩定達標，另一方面增大臭氧消耗量增加外泄風險。
- 半自動或手動操作，增加人工成本。
- 池體式設計占地面積大、停留時間長（一般在90min左右）、配套設施多，施工周期長。
2、密閉帶壓罐體臭氧催化氧化
（1）CDOF(Cyclonic Dissolved Ozone Flotation unit)：創造性地將臭氧高級氧化技術、旋流技術和溶氣氣浮技術有機結合，實現各種難處理廢水高效綜合去除。
（2）結構形式：采用密閉帶壓立罐，由主反應罐（0.6Mpa）、次反應罐（0.05Mpa）、射流臭氧投加裝置、非均相/均相催化劑、減壓水力空化裝置、尾氣處理裝置、臭氧發生器等組成。
（3）工藝描述：廢水經加壓后進入射流臭氧投加裝置，與臭氧混合氣體（臭氧濃度約10%，氧氣約90%）混合。高速水流將氣體切割成大量微氣泡，隨后污水迅速增壓，促使臭氧快速溶解。未溶解的氧氣微氣泡被壓縮成微納米級氣泡進入主反應罐。溶解態臭氧與催化劑充分接觸，迅速生成羥基自由基，并與有機污染物（COD）發生快速反應，使大分子斷鏈轉化為小分子，最終生成二氧化碳和水。此過程中，微納米氧氣泡對催化劑起到清潔與攪動作用，強化了接觸反應，既提升了反應速率與效果，又防止了催化劑板結與堵塞。同時，這些微氣泡能去除水中的懸浮物、膠體及油脂等，從而削減非溶解性COD，降低臭氧消耗。經主反應罐處理的廢水通過減壓水力空化裝置減壓，產生大量微氣泡進入次反應罐。未反應的溶解臭氧析出形成微氣泡，繼續與催化劑接觸進行深度催化氧化，進一步降低COD。微納米氣泡同時繼續去除非溶解態污染物，確保出水達標后進入下游流程。
為預防催化劑板結堵塞，CDOF集成設備會定期進行自動反沖洗活化（約每周1至2次）及酸洗再生（約每月1次），保障催化劑長期穩定運行。
（4）技術特點：
- 臭氧以溶解態及微納米氣泡形式高度分散于水中，反應速率快，與催化劑接觸充分且經過強化，羥基自由基轉化效率高。其臭氧消耗量僅為傳統工藝的1/4至1/3，運行成本相應降至傳統的1/3至1/4。
主反應罐操作壓力為0.3~0.6MPa，次反應罐為0.03~0.1MPa。密閉帶壓運行模式實現了臭氧零泄漏，現場環境友好，安全環保。
采用浮動床催化反應，催化劑不易堵塞板結。結合自動反沖洗、活化與再生程序，確保了催化劑長效穩定及處理效果的可靠性。
全自動DCS/PLC控制系統，集成智能優化與預警功能，無需人工值守，設備操作維護簡便，運行穩定性和安全性高。
反應時間顯著縮短，僅需15分鐘，約為傳統工藝的1/6。模塊化撬裝設計占地面積小，配套設施簡化，施工周期短。
