工作原理

緊湊旋流氣浮分離器（CDFU）是科力邇科技擁有自主知識產權的專利設備。該產品在融合國際前沿技術的基礎上，創新性地將旋流離心分離與氣浮分離兩項技術相結合，并通過計算流體力學（CFD）進行深度優化，最終開發出此款具備國際先進水準的、高效的油水分離解決方案。其獨特的旋流設計顯著增強了氣泡浮選效能，大幅縮短了氣浮所需停留時間，從而實現了油污的高速、高效分離。本裝置廣泛適用于處理各類含油及含懸浮物的工業廢水。

氣浮原理

氣浮技術是在待處理水中通入大量的、高度分散的微氣泡 (通常需要投加混凝劑或 浮選劑),使之作為載體與懸浮在水中的顆粒(油滴)或絮狀物粘附,形成整體密度小于水的 浮體，依靠浮力作用一起上浮到水面,形成浮渣而加以去除，以完成水中固體與固體、固 體與液體、液體與液體分離的凈水技術。

⑴ 氣浮分離分為三個過程 氣泡產生；氣泡與懸浮物(顆?；蛴偷?span style="font-family: "Times New Roman";">)附著；氣泡帶著懸浮物(顆?；蛴偷?span style="font-family: "Times New Roman";">)上升到 液面，聚結通過撇乳器去除。

① 氣泡產生方法 ⅰ溶氣法：氣泡直徑小(約 20～100μm)，可認為控制氣泡與水接觸時間，可通過加 壓溶氣或多相流泵等產生。 ⅱ布?xì)?span style="font-family: "Times New Roman";">(分散氣體)法：氣泡直徑較大(約 100～10000μm)。噴射器、微孔布?xì)夂腿~ 輪攪拌產生。 ⅲ電解法：氣泡直徑小(約 10～60μm)，但耗電量大，電板易結垢，操作困難。 ⅳ靜電噴涂氣體法。

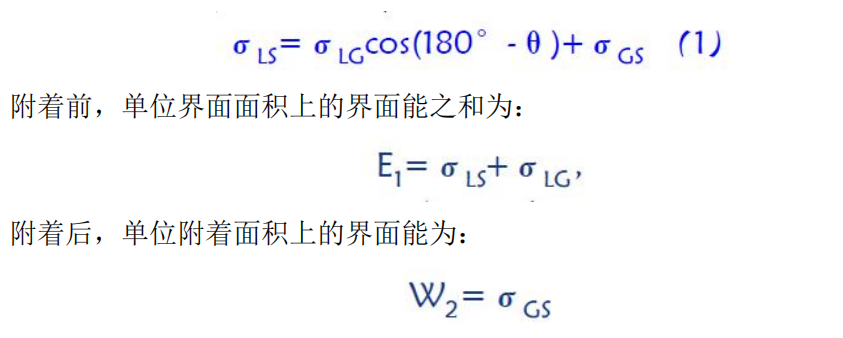

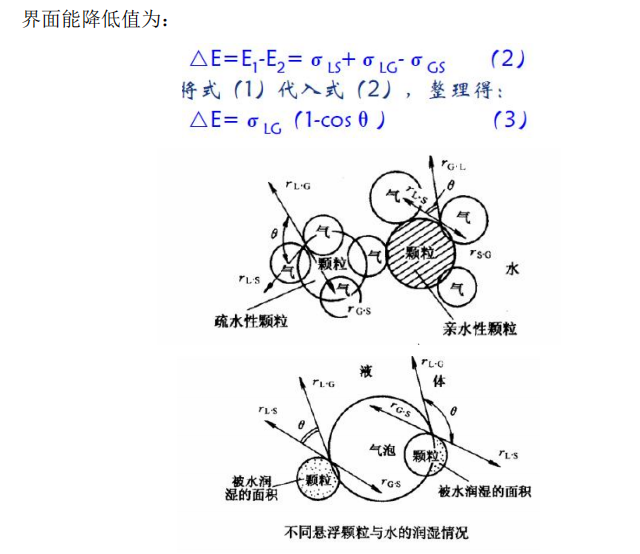

② 氣泡與懸浮物附著 微氣泡對疏水性懸浮物和油滴有天然吸附作用，粘附后界面能減小。 接觸角：氣、液、固三相間互相接觸時，在氣-液界面張力線和固-液界面張力線之 間的夾角(對著液相的)，用θ表示。 親水性：容易被水潤濕的物質, θ<90。 疏水性：不容易被水潤濕的物質θ>90。 在三相接觸點上，三界面的張力處于平衡狀態：

③ 氣泡與懸浮物分離過程 氣泡粘附著懸浮物（油滴）逐步形成浮渣，上升到污水氣液表面，氣泡破碎析出， 污染物聚集后聚結成團后經排污排出。

CDFU 原理

待處理污水進入CDFU裝置后，首先與溶氣水釋放出的微細氣泡（直徑5~30微米）在混合器內充分混合。隨后，混合液沿罐壁切向進入主體單元，形成高速旋流。在強勁離心力作用下，微氣泡與乳化油滴被快速驅向旋流中心區域并集聚，形成浮渣。分離出的氣體（如氮?dú)猓┡c浮渣一同從頂部出口進入專用的收集罐，氣體在此被分離排出，而處理后的潔凈水則向下流動，從裝置底部出水口排出。

結構特點

① 離心加速度更大，旋流更為穩定，有 利于氣泡和油滴相互作用，加速氣泡和油滴向旋流中間區域聚結，提高氣浮效果，縮短 停留時間，結構可以設計的更為緊湊?？共▌?dòng)行更強，可以適應 turndown 率較大的波 動（50%變化）。

② 雙氣浮區域設計 在氣浮罐中心位置設計中心筒，將氣浮隔分成中心筒內浮選區和筒外浮選區。入口 從內筒切向進入，能夠產生更大的離心力，離心加速度更大，更有利于氣泡和油滴向中 間集聚，氣浮效果更好。內外筒設計細化了污水在氣浮罐體內的流動，形成不同的氣浮 區域，避免出水夾帶油滴，降低氣浮效果，同時空間利用率更高，結構更為緊湊。

③ 旋流除沙設計 中心筒底部錐形設計，能夠起到一定的除沙效果。較大和較重的顆粒在離心力的作 用下，逐步被甩到內筒壁，并沿著內筒壁向下流入錐形區域，始終保持旋流狀態，沙粒 不易堆積，更容易去除。定期流態化排沙，不易堵塞。

CDFU 技術特點

?分離效率卓越：污油去除效率不低于 90%，遠高于常規 IGF。

?運行能耗與氣耗極低：能耗低（10%的 IGF 能耗），氣體消耗量少（1%～3%處理量）

?綜合運行成本經濟：藥劑投加量小，產生的污泥量小，運行和維護費用少。

?運行穩定，適應性強：性能穩定，可以滿足 10%～120%的流量變化范圍。
